MySQL技术内幕InnoDB存储引擎

总结

本书较通俗易懂的讲述了mysql的特性, 评分4星

1. MySQL体系结构和存储引擎

1.3 MySQL存储引擎

存储引擎是基于表的, 而不是数据库

2. InnoDB存储引擎

2.6 InnoDB关键特性

2.6.1 插入缓存

辅助索引不能是唯一的, 因为在插入缓存时, 数据库并不回去查找索引页来判断插入的记录的唯一性

如果去查找肯定又会有离散读取的情况发生, 从而导致Insert Buffer失去了意义

3. 文件

  1. 参数文件: mysql启动的配置文件
  2. 日志文件: 错误日志, 二进制日志文件, 慢查询日志文件, 查询日志文件等
  3. socket文件: 用unix域嵌套字方式进行连接时需要的文件
  4. pid文件: mysql实例的进程id文件
  5. mysql表结构文件: 用来存放mysql表结构定义文件
  6. 存储引擎文件: 存储记录和索引的文件

3.1 参数文件

  • 启动时参数指定参数文件

查询方式:

# 根据端口查询占用的pid
[root@x aaa]# lsof -i:3308
COMMAND  PID  USER   FD   TYPE DEVICE SIZE/OFF NODE NAME
mysqld  2924 mysql   13u  IPv6  18684      0t0  TCP *:tns-server (LISTEN)

# 根据pid=2924查询启动命令
[root@aaa 2924]# cat /proc/2924/cmdline
/usr/local/mysql-5.7.17/bin/mysqld--defaults-file=/etc/my.cnf.3308
  • 查看mysql的默认查找参数日志顺序
[root@aaa bin]# ./mysql --help | grep my.cnf
                      order of preference, my.cnf, $MYSQL_TCP_PORT,
/etc/my.cnf /etc/mysql/my.cnf /usr/local/mysql/etc/my.cnf ~/.my.cnf
  • 无配置文件找到

无找到时, 会按mysql的默认配置启动

3.2 日志文件

3.2.1 错误日志

mysql> show variables like 'log_error';
+---------------+--------------------------------------------+
| Variable_name | Value                                      |
+---------------+--------------------------------------------+
| log_error     | /usr/local/mysql/data_3307/st01023vm45.err |
+---------------+--------------------------------------------+
1 row in set (0.00 sec)

3.2.2 慢查询日志

查询慢日志相关开关配置

# 查询是否开启慢日志记录
mysql> show variables like 'log_slow_queries';
+------------------+-------+
| Variable_name    | Value |
+------------------+-------+
| log_slow_queries | ON    |
+------------------+-------+
1 row in set (0.00 sec)

# 查询慢日志的耗时阈值, 大于该值输出慢日志
mysql> show variables like 'long_query_time';,
+-----------------+----------+
| Variable_name   | Value    |
+-----------------+----------+
| long_query_time | 1.000000 |
+-----------------+----------+

# 查询未使用索引的日志
mysql> show variables like 'log_queries_not_using_indexes';
+-------------------------------+-------+
| Variable_name                 | Value |
+-------------------------------+-------+
| log_queries_not_using_indexes | OFF   |
+-------------------------------+-------+

# 每分钟允许未使用索引的日志写入文件个最大次数
mysql> show variables like 'log_throttle_queries_not_using_indexes';
+----------------------------------------+-------+
| Variable_name                          | Value |
+----------------------------------------+-------+
| log_throttle_queries_not_using_indexes | 0     |
+----------------------------------------+-------+

查询慢日志路径

mysql> show variables like 'slow_query_log_file';
+---------------------+------------------+
| Variable_name       | Value            |
+---------------------+------------------+
| slow_query_log_file | slow_queries.log |
+---------------------+------------------+

mysql> show variables like 'datadir';
+---------------+-----------------------------+
| Variable_name | Value                       |
+---------------+-----------------------------+
| datadir       | /usr/local/mysql/data_3307/ |
+---------------+-----------------------------+

[root@st01023vm45 data_3307]# cat /usr/local/mysql/data_3307/slow_queries.log

# User@Host: root[root] @  [172.30.43.69]
# Query_time: 7.214444  Lock_time: 0.001474 Rows_sent: 0  Rows_examined: 728249
SET timestamp=1688711829;
UPDATE `component_entry_configs` SET `deleted_at`='2023-07-07 14:36:46.131707' WHERE key_name in ('cdtid9tqdmgdm34nng50','catbmmp0ep6np4pt61n0','c6559fqqj8qtlq7ep2h0','cdqvd8118hu96ddfnb80','ccmjau1inmkroeob6h20','cd8dbj9inmkmskps1jdg','cdq4rj118hu96ddfn6j0','cdupjkpr0p470mov751g','ce8d97ih6lsdjo3aali0','c5a2f22qj8qoh2hgu3bg','cd8obgpinmkmskps9os0','chjlhbcsqei01766houg','ca2ds7iqj8qpmbs4qda0','cac7nf2qj8qqnksl7uog','cfpir2hr0p4c18b4d7s0','cdtid9tqdmgdm34nng6g','c6fl8jaqj8qtfpahtln0','cdtf8elqdmgdm34nn2n0','ccq19ae25sus2gs6hjm0'

3.2.3 查询日志

mysql> SHOW VARIABLES LIKE 'general_log';
+---------------+-------+
| Variable_name | Value |
+---------------+-------+
| general_log   | OFF   |
+---------------+-------+
1 row in set (0.00 sec)

3.2.4 二进制日志

二进制日志记录了对mysql数据执行更改的所有操作

查看二进制文件路径

# 查询bin_log 是否开启
mysql> show variables like 'log_bin';
+---------------+-------+
| Variable_name | Value |
+---------------+-------+
| log_bin       | ON    |
+---------------+-------+
1 row in set (0.00 sec)

# 查询datadir bin_log就在这
mysql> show variables like 'datadir';
+---------------+-----------------------------+
| Variable_name | Value                       |
+---------------+-----------------------------+
| datadir       | /usr/local/mysql/data_3307/ |
+---------------+-----------------------------+

# 查看bin-log文件
mysql> SHOW BINARY LOGS;
+------------------+------------+
| Log_name         | File_size  |
+------------------+------------+
| mysql-bin.000233 | 1073745120 |
| mysql-bin.000234 | 1073742062 |
| mysql-bin.000235 |  152539169 |
+------------------+------------+

#查看binlog当前位点
mysql> show master status \G;
*************************** 1. row ***************************
            File: mysql-bin.000235
        Position: 159895850
    Binlog_Do_DB:
Binlog_Ignore_DB:
1 row in set (0.00 sec)


# 查看bin_log文件, 文件名默认为主机名, 可以通过配置参数log-bin=[name]制定
-rw-rw----  1 mysql mysql 1073745604 2024-08-20 11:13:41 mysql-bin.000231
-rw-rw----  1 mysql mysql  353864634 2024-09-13 03:28:59 mysql-bin.000232
-rw-rw----. 1 mysql mysql         38 2024-08-20 11:13:41 mysql-bin.index

# 查看binlog索引文件
[root@st01023vm45 data_3307]# cat  mysql-bin.index;
./mysql-bin.000231
./mysql-bin.000232

以下几个参数与binlog文件有关

参数 作用 查询方式
max_binlog_size 单个二进制日志文件的最大值, 默认为1G SHOW VARIABLES LIKE 'max_binlog_size';
binlog_cache_size binlog缓存池的大小 show variables like 'binlog_cache_size';
sync_binlog 二进制日志文件写入缓冲池的频率, 可以为0, 1, 大于1的整数 show variables like 'sync_binlog';
binlog-do-db /usr/local/mysql/data_3307/
binlog-ignore-db /usr/local/mysql/data_3307/
log-slave-update /usr/local/mysql/data_3307/
binlog-format /usr/local/mysql/data_3307/
  • binlog_cache_size的写入规则

默认为32K, 是每个会话创建一个事务时, mysql会自动分配一个binlog_cache_size的缓存, 所以不能设置过大.

也不能设置过小, 因为会频繁写入二进制临时文件

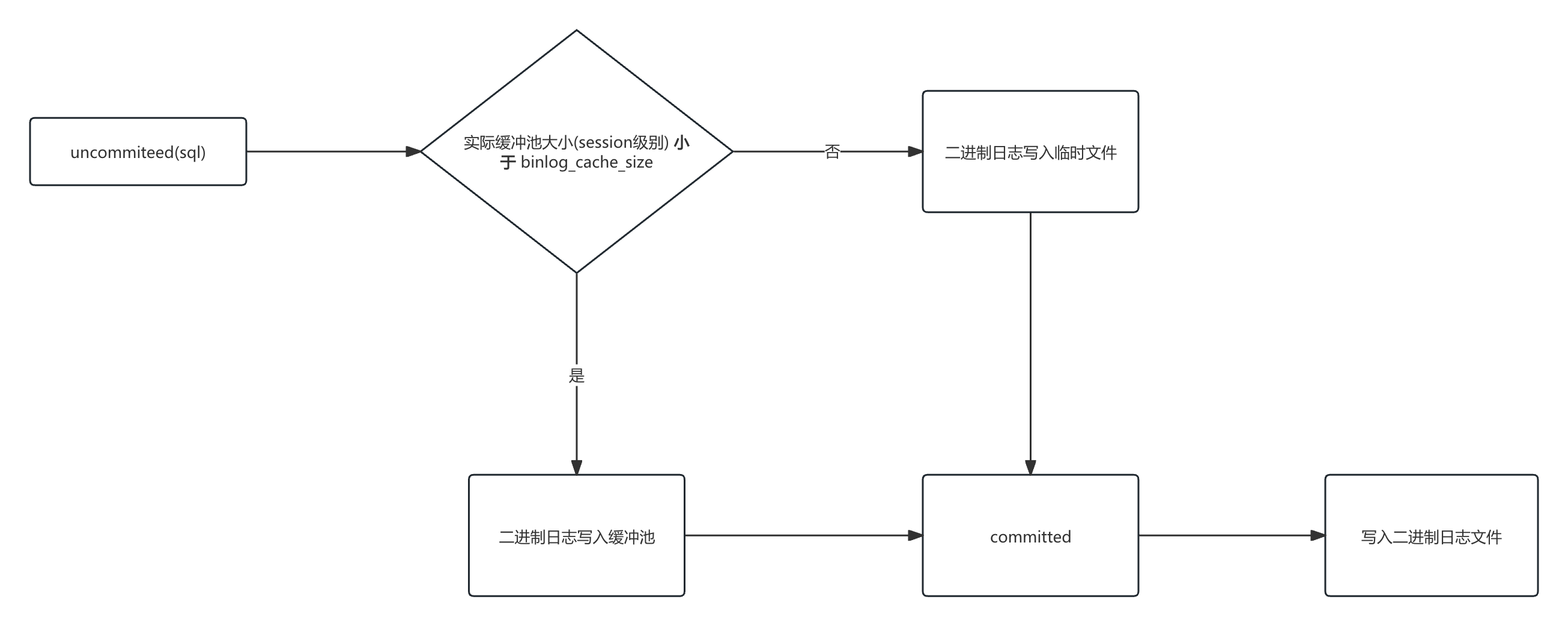

binlog_cache_size写入流程

mysql> show variables like 'binlog_cache_size';
+-------------------+-------+
| Variable_name     | Value |
+-------------------+-------+
| binlog_cache_size | 32768 |
+-------------------+-------+

# 查看binlog_cache_use和disk_use的次数, 注意这里是次数, 不是cache空间的大小
mysql> show global status like 'binlog_cache%';
+-----------------------+--------+
| Variable_name         | Value  |
+-----------------------+--------+
| Binlog_cache_disk_use | 5741   |
| Binlog_cache_use      | 458770 |
+-----------------------+--------+

当Binlog_cache_disk_use出现比较多次时,就应该考虑增加binlog_cache_size

  • sync_binlog

sync_binlog=1为采用同步写磁盘的方式写二进制

当is_innodb_support_xa为0时, binlog和redo log互不影响, 会出现主从数据不一致的情况

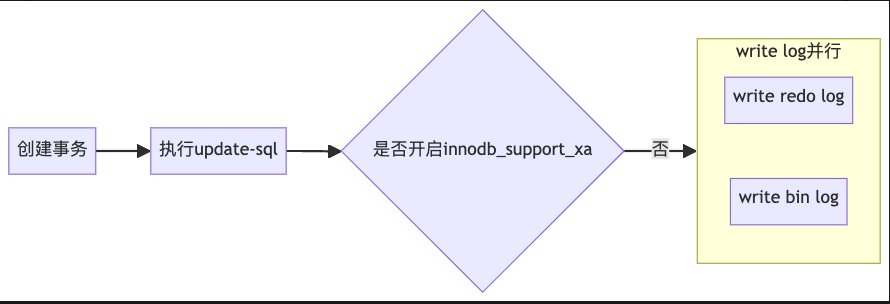

当is_innodb_support_xa为0时

flowchart LR
  创建事务 --> 执行update-sql
  执行update-sql -->
  is_innodb_support_xa{是否开启innodb_support_xa}

  subgraph writeLog[write log并行]
  direction LR
  redoLog[write redo log]
  binLog[write bin log]
  end

  is_innodb_support_xa -->|| writeLog

当is_innodb_support_xa为1时, 当写入binlog后, mysql重启会检查prepare的事务是否已提交了binlog, 提交了的话, prepare的会执行commit环节

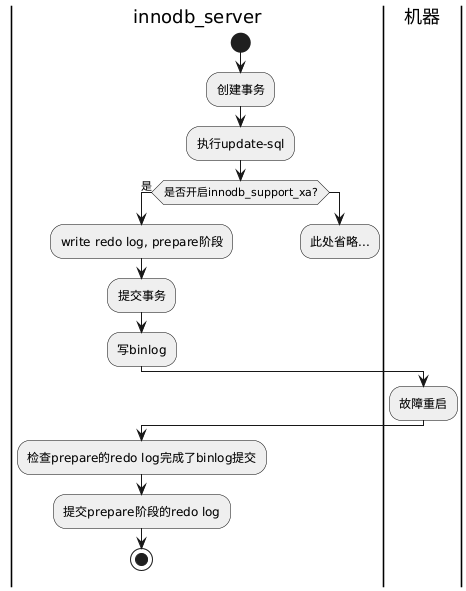

当is_innodb_support_xa为1时

@startuml
|innodb_server|
start

:创建事务;
:执行update-sql;
if (是否开启innodb_support_xa?) is () then
:write redo log, prepare阶段;
:提交事务;
:写binlog;
|机器|
:故障重启;
|innodb_server|
:检查prepare的redo log完成了binlog提交;
:提交prepare阶段的redo log;
stop;
|innodb_server|
else
:此处省略...;
detach
@enduml

参考链接

  • binlog-format

查询binlog格式

mysql> select @@session.binlog_format;
+-------------------------+
| @@session.binlog_format |
+-------------------------+
| ROW                     |
+-------------------------+
1 row in set (0.01 sec)

更改binlog格式

mysql>set global binlog_format='ROW'

格式有三种

  1. Row
  2. Statement
  3. MIXED

设置了binlog_format为ROW, 则可以将innodb事务隔离级别设置为READ COMMTTED, 以获得更好的并发性

MIXED模式下, 默认情况下采取STATEMENT格式存储二进制日志, 但是有些情况会使用ROW格式

  1. 使用了uuid()、user()等不确定函数
  2. 使用了临时表

3.6 Innodb存储引擎文件

3.6.1 表空间文件

Innodb将存储的数据按表空间(tablespace)进行存放

查看innodb的文件配置

mysql>  show variables like "innodb_data_file_path";
+-----------------------+------------------------+
| Variable_name         | Value                  |
+-----------------------+------------------------+
| innodb_data_file_path | ibdata1:12M:autoextend |
+-----------------------+------------------------+

这个表示ibdata1大小为12M, 当用完了,autoextend表示会自动增长

也可设置为/db1/ibdata1:12M;/db2/ibdata1:12M:autoextend

表示两个文件共同承担表空间, 如果两个文件在不同磁盘里, 磁盘负载会被平均

如果设置了innodb_file_per_table, 每个表都会有单独的表空间文件

mysql> show variables like 'innodb_file_per_table';
+-----------------------+-------+
| Variable_name         | Value |
+-----------------------+-------+
| innodb_file_per_table | ON    |
+-----------------------+-------+
1 row in set (0.02 sec)

文件的命令是,数据库为目录名,文件名问表名.ibd, 例如我有个表是study_mysql_002_go_mysql_canal.canal_test

bash-4.2$ ls -llah
total 136K
drwxr-x--- 2 mysql mysql 4.0K Dec  9 14:29 .
drwxrwxr-x 1 mysql root  4.0K Dec  5 15:44 ..
-rw-r----- 1 mysql mysql 8.5K Dec  9 14:29 canal_test.frm
-rw-r----- 1 mysql mysql 112K Dec  9 14:29 canal_test.ibd
-rw-r----- 1 mysql mysql   65 Dec  5 15:44 db.opt
bash-4.2$ pwd
/var/lib/mysql/data/study_mysql_002_go_mysql_canal

独立的表空间只存储数据、索引、插入缓存BITMAP等信息, 其他信息还是存放在默认表空间

4 表

主要讲述和表在磁盘的存储结构.

4.1 索引组织表

innodb中, 表是根据主键顺序存放的, 如果表没有主键, 会按以下方式选择主键

  1. 首先选择表中第一个有唯一索引的列(顺序为定义索引的顺序、而不是建表时列的顺序), 如果有则该列为主键
  2. 如果没有, 则自动创建一个6字节的指针

4.2 Innodb逻辑存储结构

表空间由段、区、页组成

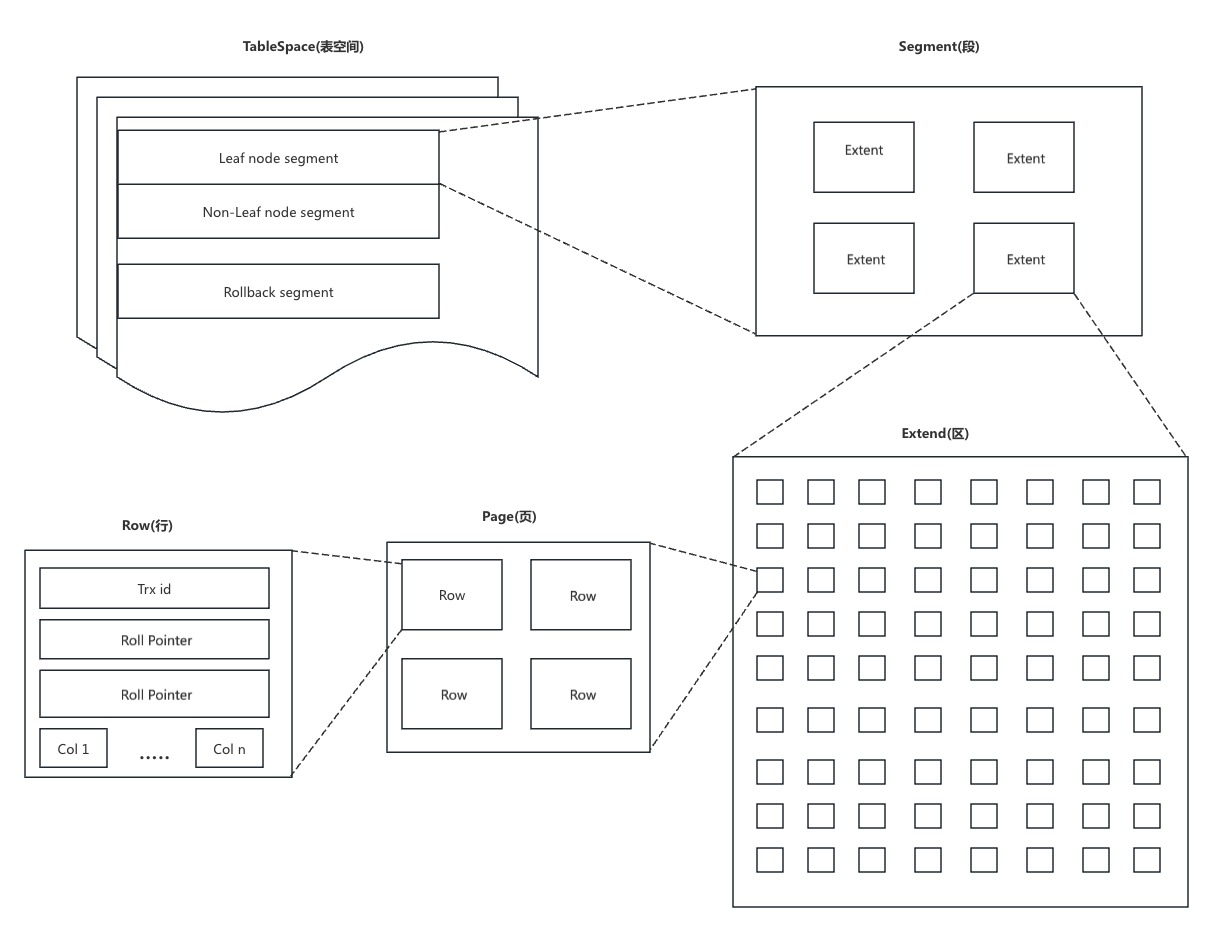

Innodb逻辑存储结构

4.2.1 表空间

设置了innodb_file_per_table为on时, 每个表都会自己一个独立的表空间, 但还是会有部分数据内容存储在共享表空间, 以下为单独表空间和共享表空间存储的数据内容

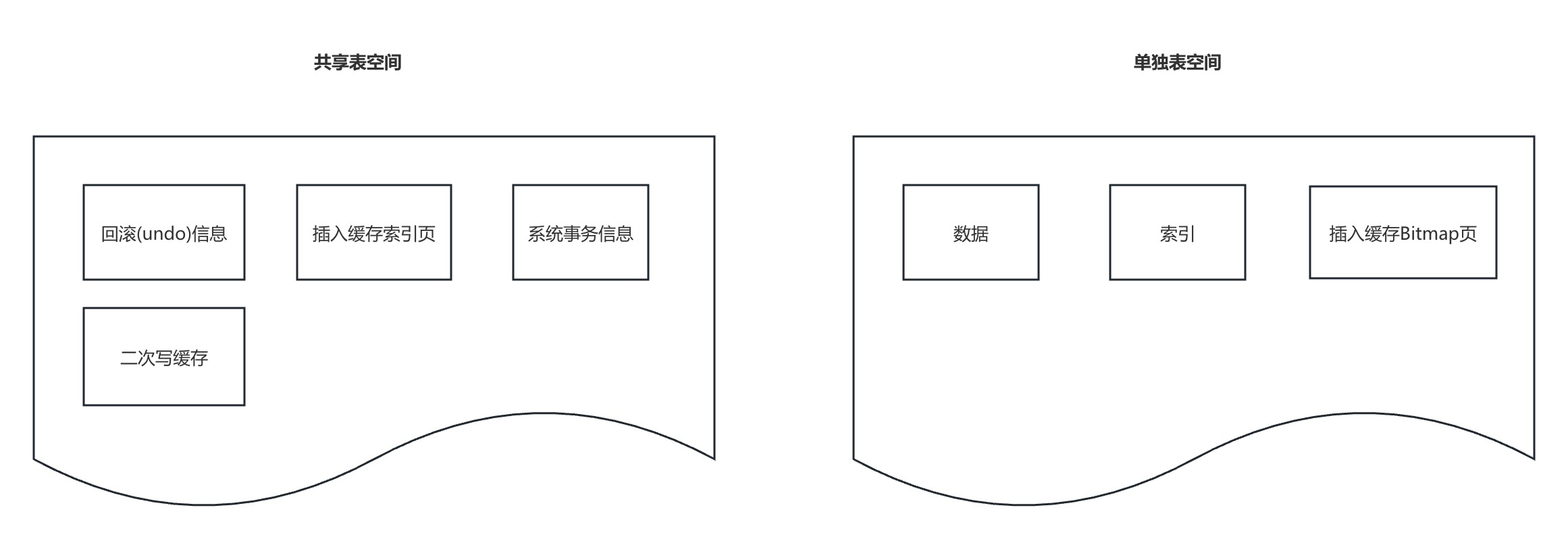

innodb数据存放-共享表和单独表

可以使用py_innodb_page_info.py进行表空间的分析

下载地址: https://github.com/qingdengyue/david-mysql-tools/tree/master/py_innodb_page_type

使用方式

> python2 py_innodb_page_info.py /tmp/ibdata1
# 总页数
Total number of page: 768:
# 插入缓存的空闲列表的页数
Insert Buffer Bitmap: 8
#
System Page: 136
Transaction system Page: 2
# 可用页
Freshly Allocated Page: 468
# undo页
Undo Log Page: 110
File Segment inode: 13
# 数据页
B-tree Node: 23
File Space Header: 8

4.2.2 段

表空间有叶子节点段、非叶子节点段、回滚段组成

叶子节点段其实就是数据段

非叶子节点段就是索引段

4.2.3 区

区是由连续的页组成的, 每个区的大小为1MB, 为了保证区中页的连续性, Innodb存储引擎一次从磁盘申请4~5个区

页的大小为16KB, 一个区一共有64个(1024/16)连续的页面

# 查看页大小
mysql > SHOW VARIABLES LIKE 'innodb_page_size';
+-----------------+-------+
| Variable_name   | Value |
+-----------------+-------+
| innodb_page_size| 16384 |
+-----------------+-------+
# 创建mysql表
mysql > create table read_innodb_4_2_3_t1 (
  col1 int not null auto_increment,
  col2 varchar(7000),
  primary key (col1))  ENGINE=InnoDB character set utf8;
);

# 查看刚创建时私有表的大小
bash-4.2$ ls -llh
total 132K
-rw-r----- 1 mysql mysql  65 Dec 25 09:31 db.opt
-rw-r----- 1 mysql mysql 29K Dec 25 09:38 read_innodb_4_2_3_t1.frm
-rw-r----- 1 mysql mysql 96K Dec 25 09:38 read_innodb_4_2_3_t1.ibd
bash-4.2$ pwd
/var/lib/mysql/data/read_innodb

# 查看刚创建表时的页分析
➜  py_innodb_page_type git:(master) ✗ python2 ./py_innodb_page_info.py -v  /tmp/read_innodb_4_2_3_t1.ibd
page offset 00000000, page type <File Space Header>
page offset 00000001, page type <Insert Buffer Bitmap>
page offset 00000002, page type <File Segment inode>
page offset 00000003, page type <B-tree Node>, page level <0000>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
Total number of page: 6:
Freshly Allocated Page: 2
Insert Buffer Bitmap: 1
File Space Header: 1
B-tree Node: 1
File Segment inode: 1

# 插入记录
mysql > insert read_innodb_4_2_3_t1 select null, repeat('a', 7000);

# 分析页数量
➜  py_innodb_page_type git:(master) ✗ python2 ./py_innodb_page_info.py -v  /tmp/read_innodb_4_2_3_t1.ibd
page offset 00000000, page type <File Space Header>
page offset 00000001, page type <Insert Buffer Bitmap>
page offset 00000002, page type <File Segment inode>
page offset 00000003, page type <B-tree Node>, page level <0000>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
Total number of page: 6:
Freshly Allocated Page: 2
Insert Buffer Bitmap: 1
File Space Header: 1
B-tree Node: 1
File Segment inode: 1

# 这里其实会比较奇怪, 因为我的col2是utf8, 所有应该占据了7000 * 3 / 1024 = 20kb 大小, 超出我页的限制大小16K, 但是b+树还是只有一个页节点

# 继续插入记录
mysql > insert read_innodb_4_2_3_t1 select null, repeat('a', 7000);

➜  py_innodb_page_type git:(master) ✗ python2 ./py_innodb_page_info.py -v  /tmp/read_innodb_4_2_3_t1.ibd
page offset 00000000, page type <File Space Header>
page offset 00000001, page type <Insert Buffer Bitmap>
page offset 00000002, page type <File Segment inode>
page offset 00000003, page type <B-tree Node>, page level <0000>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
Total number of page: 6:
Freshly Allocated Page: 2
Insert Buffer Bitmap: 1
File Space Header: 1
B-tree Node: 1
File Segment inode: 1

# 继续插入记录
mysql> insert read_innodb_4_2_3_t1 select null, repeat('a', 7000);

➜  py_innodb_page_type git:(master) ✗ python2 ./py_innodb_page_info.py -v  /tmp/read_innodb_4_2_3_t1.ibd
page offset 00000000, page type <File Space Header>
page offset 00000001, page type <Insert Buffer Bitmap>
page offset 00000002, page type <File Segment inode>
page offset 00000003, page type <B-tree Node>, page level <0001>
page offset 00000004, page type <B-tree Node>, page level <0000>
page offset 00000005, page type <B-tree Node>, page level <0000>
Total number of page: 6:
Insert Buffer Bitmap: 1
File Space Header: 1
B-tree Node: 3
File Segment inode: 1

插入了3条记录后, 开始分裂成3个节点, 其中 00000003还是非叶子节点, 因为page level 为1(0则为叶子节点)

批量插入60条一样的记录

批量创建数据sql

#插入后, 文件从96K大小上升为592K
➜  py_innodb_page_type git:(master)ls -lhla /tmp/read_innodb_4_2_3_t1.ibd
-rw-r-----  1 maizhikun  wheel   592K 12 30 09:41 /tmp/read_innodb_4_2_3_t1.ibd

# 页分析
 python2 ./py_innodb_page_info.py -v  /tmp/read_innodb_4_2_3_t1.ibd
page offset 00000000, page type <File Space Header>
page offset 00000001, page type <Insert Buffer Bitmap>
page offset 00000002, page type <File Segment inode>
page offset 00000003, page type <B-tree Node>, page level <0001>
page offset 00000004, page type <B-tree Node>, page level <0000>
page offset 00000005, page type <B-tree Node>, page level <0000>
page offset 00000006, page type <B-tree Node>, page level <0000>
page offset 00000007, page type <B-tree Node>, page level <0000>
page offset 00000008, page type <B-tree Node>, page level <0000>
page offset 00000009, page type <B-tree Node>, page level <0000>
page offset 0000000a, page type <B-tree Node>, page level <0000>
page offset 0000000b, page type <B-tree Node>, page level <0000>
page offset 0000000c, page type <B-tree Node>, page level <0000>
page offset 0000000d, page type <B-tree Node>, page level <0000>
page offset 0000000e, page type <B-tree Node>, page level <0000>
page offset 0000000f, page type <B-tree Node>, page level <0000>
page offset 00000010, page type <B-tree Node>, page level <0000>
page offset 00000011, page type <B-tree Node>, page level <0000>
page offset 00000012, page type <B-tree Node>, page level <0000>
page offset 00000013, page type <B-tree Node>, page level <0000>
page offset 00000014, page type <B-tree Node>, page level <0000>
page offset 00000015, page type <B-tree Node>, page level <0000>
page offset 00000016, page type <B-tree Node>, page level <0000>
page offset 00000017, page type <B-tree Node>, page level <0000>
page offset 00000018, page type <B-tree Node>, page level <0000>
page offset 00000019, page type <B-tree Node>, page level <0000>
page offset 0000001a, page type <B-tree Node>, page level <0000>
page offset 0000001b, page type <B-tree Node>, page level <0000>
page offset 0000001c, page type <B-tree Node>, page level <0000>
page offset 0000001d, page type <B-tree Node>, page level <0000>
page offset 0000001e, page type <B-tree Node>, page level <0000>
page offset 0000001f, page type <B-tree Node>, page level <0000>
page offset 00000020, page type <B-tree Node>, page level <0000>
page offset 00000021, page type <B-tree Node>, page level <0000>
page offset 00000022, page type <B-tree Node>, page level <0000>
page offset 00000023, page type <B-tree Node>, page level <0000>
page offset 00000000, page type <Freshly Allocated Page>
Total number of page: 37:
Freshly Allocated Page: 1
Insert Buffer Bitmap: 1
File Space Header: 1
B-tree Node: 33
File Segment inode: 1

再增加一条数据


mysql> insert read_innodb_4_2_3_t1 select null, repeat('a', 7000);
Query OK, 1 row affected (0.02 sec)
Records: 1  Duplicates: 0  Warnings: 0

# 查看ibd文件大小
bash-4.2$ ll -ah
total 2.1M
drwxr-x--- 2 mysql mysql 4.0K Dec 25 09:38 .
drwxrwxr-x 1 mysql root  4.0K Dec 25 09:31 ..
-rw-r----- 1 mysql mysql   65 Dec 25 09:31 db.opt
-rw-r----- 1 mysql mysql  29K Dec 25 09:38 read_innodb_4_2_3_t1.frm
-rw-r----- 1 mysql mysql 2.0M Dec 30 09:57 read_innodb_4_2_3_t1.ibd
bash-4.2$

# 页分析
➜  py_innodb_page_type git:(master) ✗ python2 ./py_innodb_page_info.py -v  /tmp/read_innodb_4_2_3_t12.ibd
page offset 00000000, page type <File Space Header>
page offset 00000001, page type <Insert Buffer Bitmap>
page offset 00000002, page type <File Segment inode>
page offset 00000003, page type <B-tree Node>, page level <0001>
page offset 00000004, page type <B-tree Node>, page level <0000>
page offset 00000005, page type <B-tree Node>, page level <0000>
page offset 00000006, page type <B-tree Node>, page level <0000>
page offset 00000007, page type <B-tree Node>, page level <0000>
page offset 00000008, page type <B-tree Node>, page level <0000>
page offset 00000009, page type <B-tree Node>, page level <0000>
page offset 0000000a, page type <B-tree Node>, page level <0000>
page offset 0000000b, page type <B-tree Node>, page level <0000>
page offset 0000000c, page type <B-tree Node>, page level <0000>
page offset 0000000d, page type <B-tree Node>, page level <0000>
page offset 0000000e, page type <B-tree Node>, page level <0000>
page offset 0000000f, page type <B-tree Node>, page level <0000>
page offset 00000010, page type <B-tree Node>, page level <0000>
page offset 00000011, page type <B-tree Node>, page level <0000>
page offset 00000012, page type <B-tree Node>, page level <0000>
page offset 00000013, page type <B-tree Node>, page level <0000>
page offset 00000014, page type <B-tree Node>, page level <0000>
page offset 00000015, page type <B-tree Node>, page level <0000>
page offset 00000016, page type <B-tree Node>, page level <0000>
page offset 00000017, page type <B-tree Node>, page level <0000>
page offset 00000018, page type <B-tree Node>, page level <0000>
page offset 00000019, page type <B-tree Node>, page level <0000>
page offset 0000001a, page type <B-tree Node>, page level <0000>
page offset 0000001b, page type <B-tree Node>, page level <0000>
page offset 0000001c, page type <B-tree Node>, page level <0000>
page offset 0000001d, page type <B-tree Node>, page level <0000>
page offset 0000001e, page type <B-tree Node>, page level <0000>
page offset 0000001f, page type <B-tree Node>, page level <0000>
page offset 00000020, page type <B-tree Node>, page level <0000>
page offset 00000021, page type <B-tree Node>, page level <0000>
page offset 00000022, page type <B-tree Node>, page level <0000>
page offset 00000023, page type <B-tree Node>, page level <0000>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000040, page type <B-tree Node>, page level <0000>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
Total number of page: 128:
Freshly Allocated Page: 91
Insert Buffer Bitmap: 1
File Space Header: 1
B-tree Node: 34
File Segment inode: 1

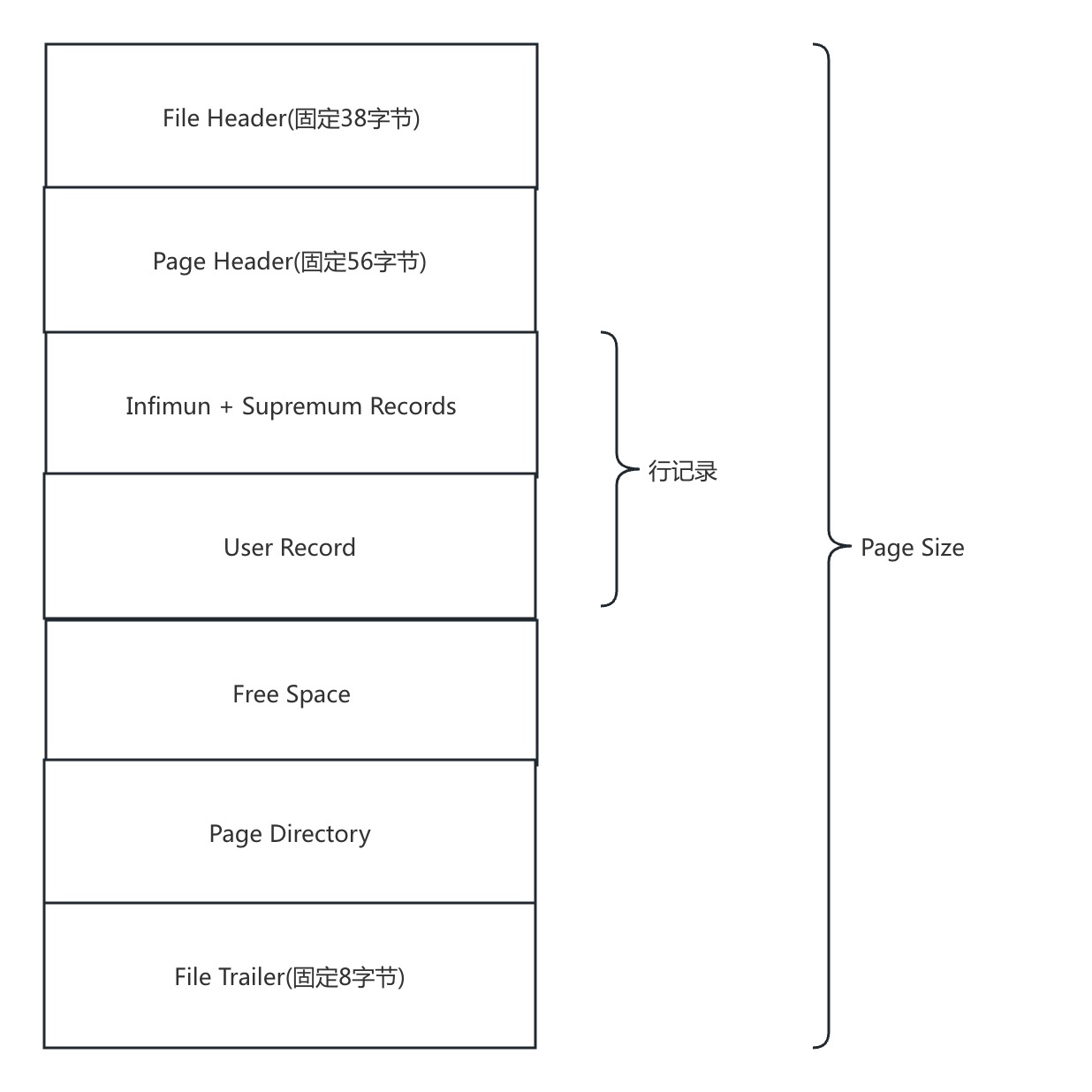

4.2.4 页

页场景的类型有

  1. 数据页(B-tree Node)
  2. undo页(unodo log page)
  3. 系统页(system page)
  4. 事务数据页(Transaction system page)
  5. 插入缓冲位图页(insert buffer bitmap)
  6. 插入缓冲空闲列表页(inser buffer free list)
  7. 未压缩的二进制大对象页(uncompressed blob page)
  8. 压缩的二进制大对象页(compressed blob page)

4.2.5 行

innodb是按行存储的, 页存放的记录最多允许存放 16KB / 2 -200 行的记录, 既7992行

4.3 Innodb 行记录格式

查看行存储格式: show table status like '表名'

mysql> show table status like 'read_innodb_4_2_3_t1' \G;
*************************** 1. row ***************************
           Name: read_innodb_4_2_3_t1
         Engine: InnoDB
        Version: 10
     Row_format: Dynamic
           Rows: 31
 Avg_row_length: 17441
    Data_length: 540672
Max_data_length: 0
   Index_length: 0
      Data_free: 0
 Auto_increment: 65
    Create_time: 2024-12-25 09:38:35
    Update_time: 2024-12-30 09:57:31
     Check_time: NULL
      Collation: utf8_general_ci
       Checksum: NULL
 Create_options:
        Comment:
1 row in set (0.00 sec)

ERROR:
No query specified

常见的格式有

格式 特点
Dynamic mysql5.7后默认, 对于 TEXT, BLOB 以及很长的 VARCHAR 类型列,Dynamic 行格式会将数据的 一部分 存储在页的行记录部分,其余部分存储在溢出页中
Compact 所有列尽量存储在主存储页中,溢出页使用较少
Compressed 类似于 Dynamic,但对数据页进行压缩

4.3.1 Compact 行记录格式

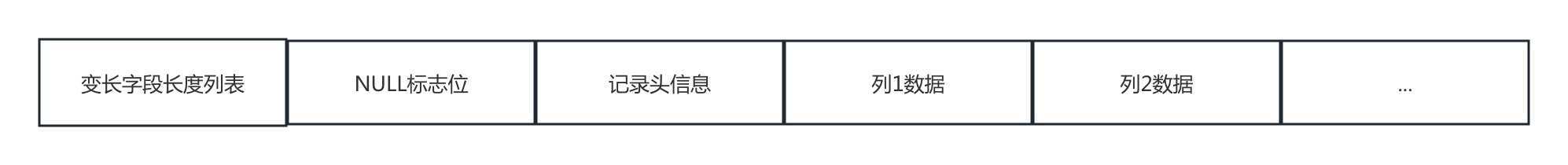

Compact行记录结构

  1. 变长字段字段: 按照字段的倒序放置, 列的长度小于等于255, 则用一个字节表示, 大于255, 则用两个字节表示. 不可以超过两字节, 因为varchar的最大长度为65535
  2. Null标记位: 该行中是否有NULL值, 转为二进制, 对应的位数为1,则表示对应的行数为NULL值
  3. 事务ID: 6字节
  4. 回滚指针列: 7字节
  5. rowid: 没有定义主键则会增加这一列, 长度为6字节
  6. 记录头信息: 固定占用5字节(40bit)

Compact记录头信息

名称 大小(bit) 描述
() 1 未知
() 1 未知
deleted_flag 1 该行是否已删除
min_rec_flag 1 为1, 如果该行时预先被定义的最小记录
n_owned 4 该记录拥有的记录数
heap_no 13 索引堆中该条记录的排序书序
record_type 3 记录类型, 000表示普通、001表示B+树节点指针、010表示Infimum, 011表示Supremum, 1xx表示保留
next_record 16 页中下一条记录的相对位置
Total 40
# 创建demo表
mysql > CREATE TABLE read_innodb_4_3_1_mytest(
  t1 VARCHAR(10),
  t2 VARCHAR(10),
  t3 CHAR(10),
  t4 VARCHAR(10)
) ENGINE=INNODB CHARSET=latin1 ROW_FORMAT=COMPACT;

mysql> insert into read_innodb_4_3_1_mytest values ('a', 'bb', 'bb', 'ccc');
mysql> insert into read_innodb_4_3_1_mytest values ('d', 'ee', 'ee', 'fff');
mysql> insert into read_innodb_4_3_1_mytest values ('d', NULL, NULL, 'fff');

# 输出
hexdump -C -v /tmp/read_innodb_4_3_1_2.ibd > a.log

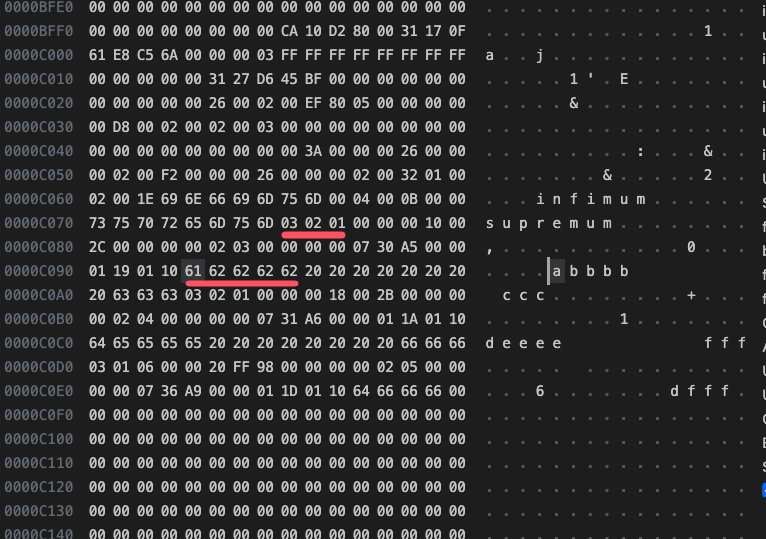

alt text

03 02 01 // 变长字段长度列表, 逆序
00 // NULL标志位, 第一行没有NULL
00 00 10 00 2C // Record Header 固定5字节长度
00 00 00 00 02 03 // RowId Innodb自动创建 6字节
00 00 00 00 07 30 //TransactionID
A5 00 00 01 19 01 10 //Roll Pointer
61 // 列1 数据a
62 62 // 列2 数据bb
62 62 20 20 20 20 20 20 20 20 //列3 数据bb
63 63 63 列4 数据ccc
  1. char用0x20填充直到占满10个字节
  2. Record Header最后两个字节为next_recorder, 就是2C就是下一个记录的偏移量(这里没弄明白是怎么找到下条记录的)

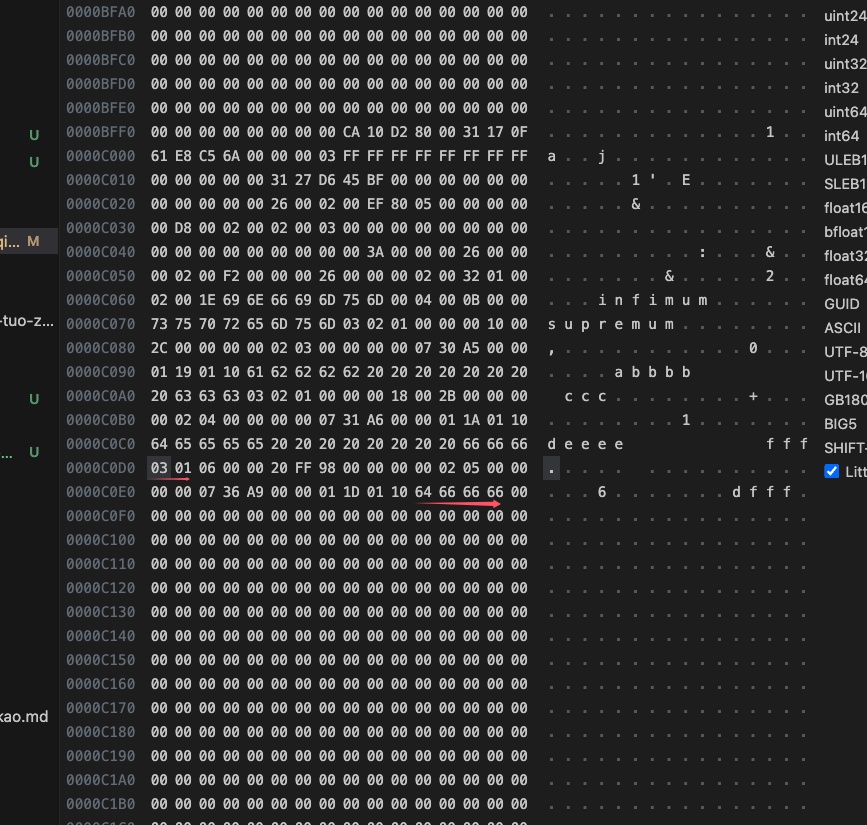

再看看第三行记录

alt text

03 01 // 变长字段长度列表, 逆序
06 // NULL标志位, 转为二进制位00000110, 为1的代表第二列和第三列的数据为NULL
00 00 20 FF 98 // Record Header 固定5字节长度
00 00 00 00 02 05 // RowId Innodb自动创建 6字节
00 00 00 00 07 36 //TransactionID
A9 00 00 01 1D 01 10 //Roll Pointer
64 // 列1 数据d
66 66 66 66 列4 数据fff

4.3.3 行溢出数据

  1. 最高变长65535字节是指所有varchar列的长度总和
  2. 当发生行溢出时, 数据存放在类型业务 Uncompress BLOB页中
create table read_innodb_4_3_3_t (
  a varchar(65532)
) engine=innodb charset=latin1;

insert into read_innodb_4_3_3_t select repeat('a', 65532);

> python2 /Users/maizhikun/project/38200-david-mysql-tools/py_innodb_page_type/py_innodb_page_info.py /tmp/read_innodb_4_3_3.ibd
Total number of page: 9:
Insert Buffer Bitmap: 1
Uncompressed BLOB Page: 5
File Space Header: 1
B-tree Node: 1
File Segment inode: 1

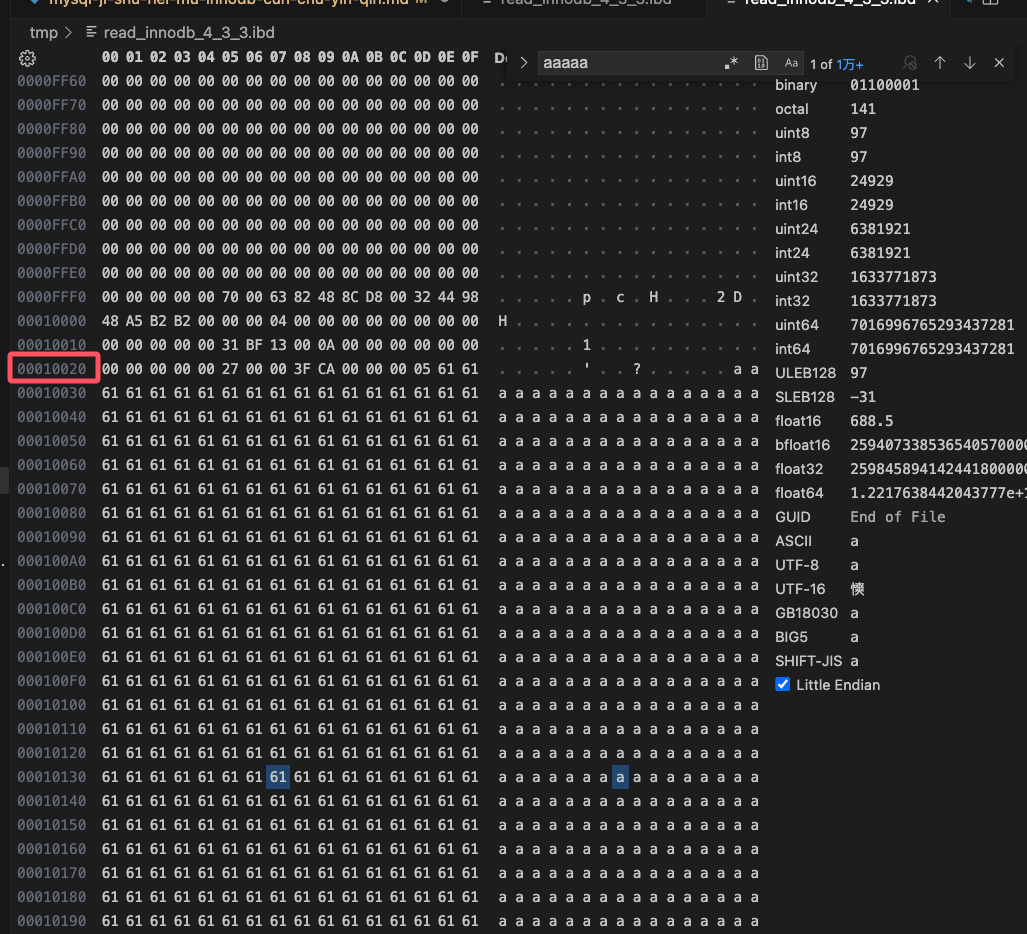

开始 alt text

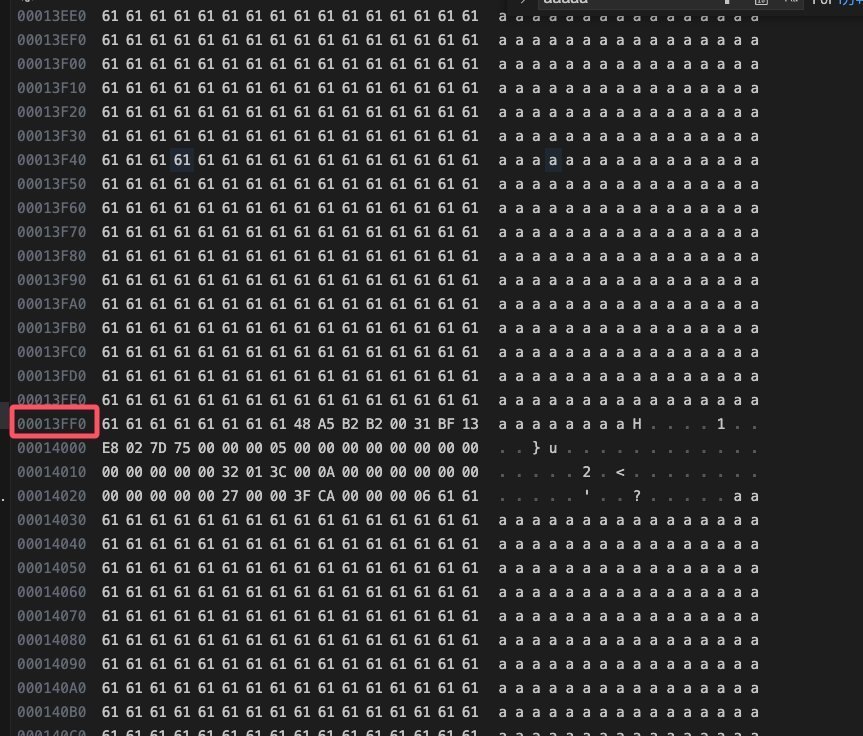

结束 alt text

从00010028到00013FF7

4.4 InnoDB数据页结构

页结构

4.4.1 File Header

总共38字节

名称 大小(字节) 说明
FIL_PAGE_SPACE_OR_CHKSUM 4 该页的checksum值
FIL_PAGE_OFFSET 4 表空间中页的偏移量, 例如.ibd占用1GB, 页大小为16K, 那么总共有65536页, 该字段表明该页在所有页的位置, 若表空间id为10, 那么搜索页(10,1)就是查表中第二个页
FIL_PAGE_PREV 4 当前页的上一个页, B+tree特性决定了叶子节点必须是双向列表
FIL_PAGE_NEXT 4 当前页的下一个页, B+tree特性决定了叶子节点必须是双向列表
FIL_PAGE_LSN 8 该页最后被修改的日志序列位置LSN(log sequence number)
FIL_PAGE_TYPE 2 innodb页的类型
FIL_PAGE_FILE_FLUSH_LSN 8 系统表空间的一个页中定义, 代表文件至少被刷新到了该LSN值, 独立表空间值为0
FIL_PAGE_ARCH_LOG_NO_OR_SPACE_ID 4 页属于哪个表空间

FIL_PAGE_TYPE类型枚举

名称 十六进制 说明
FIL_PAGE_INDEX 0x45BF B+树叶节点
FIL_PAGE_UNDO_LOG 0x0002 Undo log页
FIL_PAGE_INODE 0x0003 索引节点
FIL_PAGE_IBUF_FREE_LIST 0x0004 insert buffer空闲列表
FIL_PAGE_TYPE_ALLOCATED 0x0000 该页为最新分配
FIL_PAGE_IBUF_BITMAP 0x0005 insert buffer 位图
FIL_PAGE_TYPE_SYS 0x0006 系统页
FIL_PAGE_TYPE_TRX_SYS 0x0007 事务系统数据
FIL_PAGE_TYPE_ESP_HDR 0x0008 File Space Header
FIL_PAGE_TYPE_XDES 0x0009 扩展描述页
FIL_PAGE_UNDO_BLOB 0x000A BLOB页

4.4.2 Page Header

该部分用来记录数据页的状态信息, 总共56字节

名称 大小(字节) 说明
PAGE_N_DIR_SLOTS 2 在Page Directory中的Slot数
PAGE_HEAP_TOP 2 堆中第一个记录的指针
PAGE_N_HEAP 2 堆中的记录数, 占用2字节, 第15位表示行记录格式
PAGE_FREE 2 指向可重用空间的首指针
PAGE_GARBAGE 2 已删除记录的字节数, 既delete flag为1的记录大小总数
PAGE_LAST_INSERT 2 最后插入记录的位置
PAGE_DIRECTION 2 最后插入的方向
PAGE_N_DIRECTION 2 一个方向连续插入记录的数量
PAGE_N_RECS 2 该页中记录的数量
PAGE_MAX_TRX_ID 8 修改当前页的最大事务ID, 注意该值仅在Secondary Index中定义
PAGE_LEVEL 2 当前页在索引树中的位置, 0x00代表叶节点, 既叶子点总是在第0层
PAGE_INDEX_ID 8 索引ID 表示当前页属于哪个索引
PAGE_BTR_SEG_LEAF 10 B+树数据页非叶子节点所在段的segment header. 该值仅在b+树的Root页中定义
PAGE_BTR_SEG_TOP 10 B+树数据页所在段的segment header. 该值仅在B+树的Root页定义

PAGE_DIRECTION的枚举

名称 16进制
PAGE_LEFT 0x01
PAGE_RIGHT 0x02
PAGE_SAME_REC 0x03
PAGE_SAME_PAGE 0x04
PAGE_NO_DIRECTION 0x05

4.4.3 Infimum和Supremum Record

这两个是数据页中两个虚拟的行记录

Infimum记录比该页任何主键都要小的值

Supremum Record记录比该页任何主键都要大的值

4.4.4 User Record和Free Space

在一条记录被删除后, 该空间会被加入到空闲链表中

4.4.5 Page Directory

记录的是记录的相对位置(相对于页)

4.4.6 File Trailer

为了检查页是否已经完整写入磁盘, 只有FIL_PAGE_END_LSN部分, 占用8字节

前4字节是该页的checksum值, 最后4字节和File Header中中的FIL_PAGE_LSN相同

将这两个值于File Header的FIL_PAGE_SPACE_OR_CHECKSUM和FIL_PAGE_LSN值进行比较, 看是否一致

4.4.7 InnoDB数据页结构示例分析

插入表

mysql > CREATE TABLE read_innodb.read_innodb_4_4_7_t (
  a int unsigned not null auto_increment,
  b char(10),
  primary key(a)
) engine=Innodb charset=utf8;

插入数据100条数据, eg: insert read_innodb.read_innodb_4_2_3_t1 select null, repeat(char(97 + RAND() * 26), 10);

批量创建数据sql2

python2 /Users/maizhikun/project/38200-david-mysql-tools/py_innodb_page_type/py_innodb_page_info.py -v  /tmp/read_innodb_4_4_7_t.ibd
page offset 00000000, page type <File Space Header>
page offset 00000001, page type <Insert Buffer Bitmap>
page offset 00000002, page type <File Segment inode>
page offset 00000003, page type <B-tree Node>, page level <0000>
page offset 00000000, page type <Freshly Allocated Page>
page offset 00000000, page type <Freshly Allocated Page>
Total number of page: 6:
Freshly Allocated Page: 2
Insert Buffer Bitmap: 1
File Space Header: 1
B-tree Node: 1
File Segment inode: 1

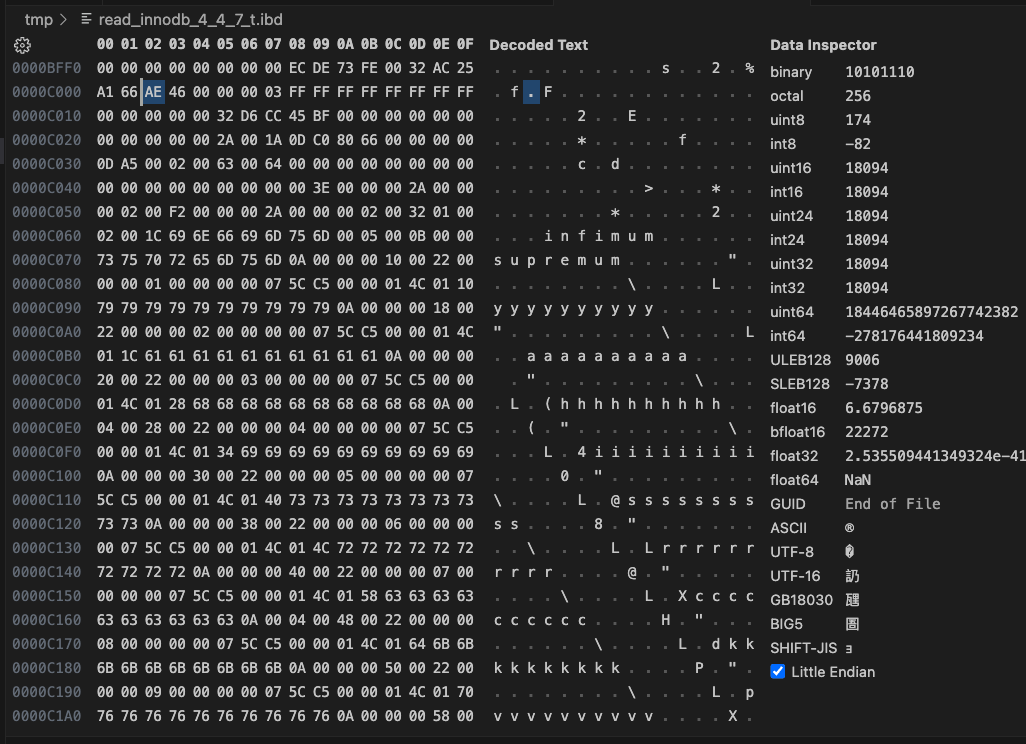

看B+树的数据,是第三页, 从0x0000c000开始看(16K*3=0xc000)

alt text

File Header的38字节

  • A1 66 AE 46 数据页的checksum值(4)
  • 00 00 00 03 页的偏移量(4)
  • FF FF FF FF 前一页, 因为只有一个数据页,所以是 0xffffffff(4)
  • FF FF FF FF 后一页, 因为只有一个数据页,所以是 0xffffffff(4)
  • 00 00 00 00 00 32 D6 CC, 页的LSN(8)
  • 45 BF, 页类型 为数据页(2)
  • 00 00 00 00 00 00 00 00, 独立表空间都为0(8)
  • 00 00 00 00 2A 表空间的SPACE ID(4)

Page Header的56字节

alt text

  • 00 1A, Page Directory中的Slot数, 为26个, 每个槽占2字节

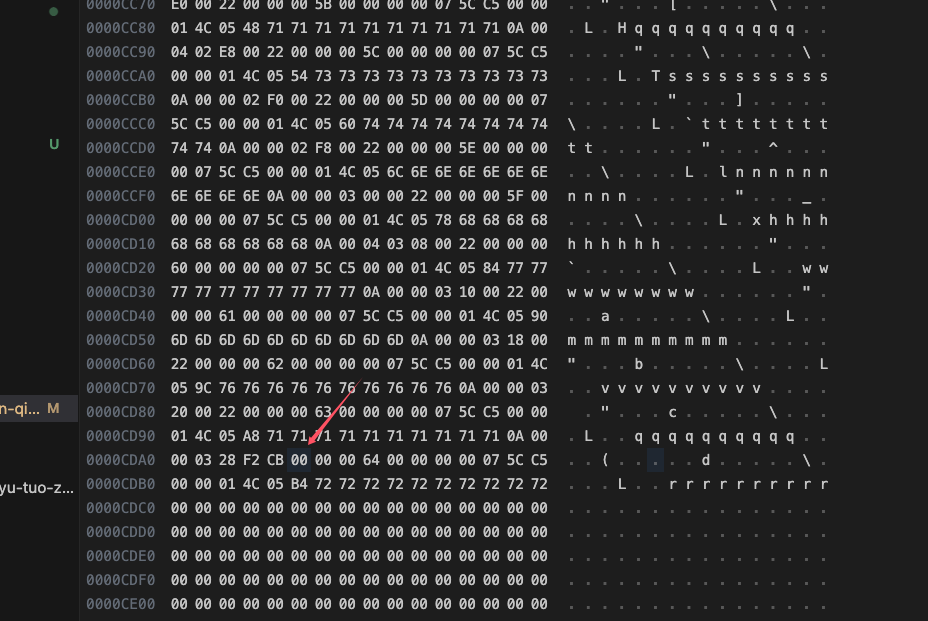

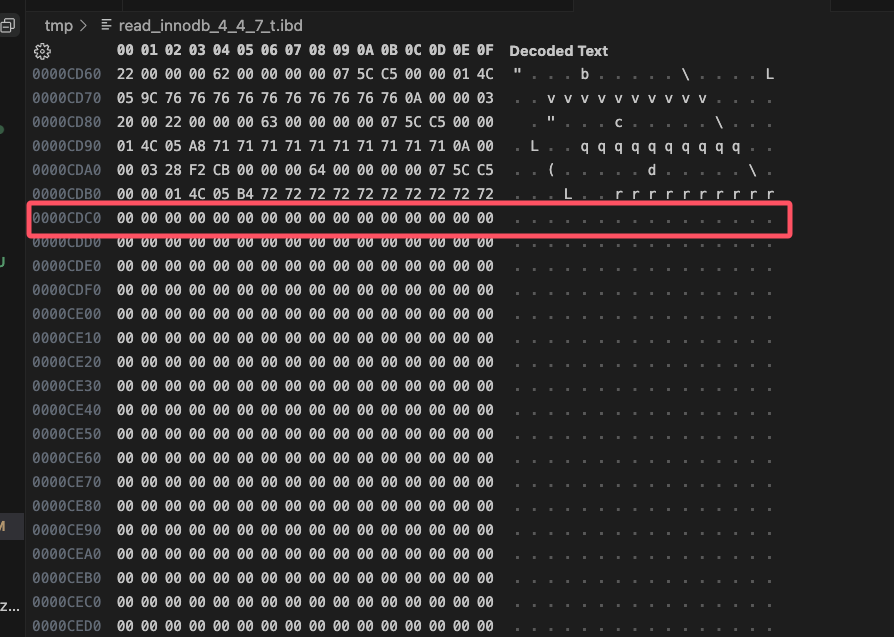

  • 0D C0, 空闲空间开始的位置偏移量, 0xc000+0xcdc0=0xcdc0 alt text
  • 80 66, 堆中记录数, 当行记录为compact时, 初始值为0x0802, 0x8066-0x8002=0x64, 代表页中实际有一百条记录
  • 00 00, 指向可重用空间的首指针, 没有删除记录, 所以为0
  • 00 00 已删除记录的字节数, 没有删除记录, 所以为0
  • 0D A5, 最后插入记录的位置, 应该在0xc0000+0xc0da5=0xcda5 alt text
  • 00 02, 最后插入的方向是通过自增方式增加记录的, 所以向右 0x0002
  • 00 63, 一个方向连续插入记录的数量, 我们插入了100条记录, 所以这里是99
  • 00 64, 该页中记录的数量 100
  • 00 00 00 00 00 00 00 00, 修改当前页的最大事务ID, 注意该值仅在Secondary Index中定义
  • 00 00, 代表是叶子节点
  • 00 00 00 00 00 00 00 3E, 索引ID
  • 00 00 00 2A 00 00 00 02 00 F2
  • 00 00 00 2A 00 00 00 02 00 32

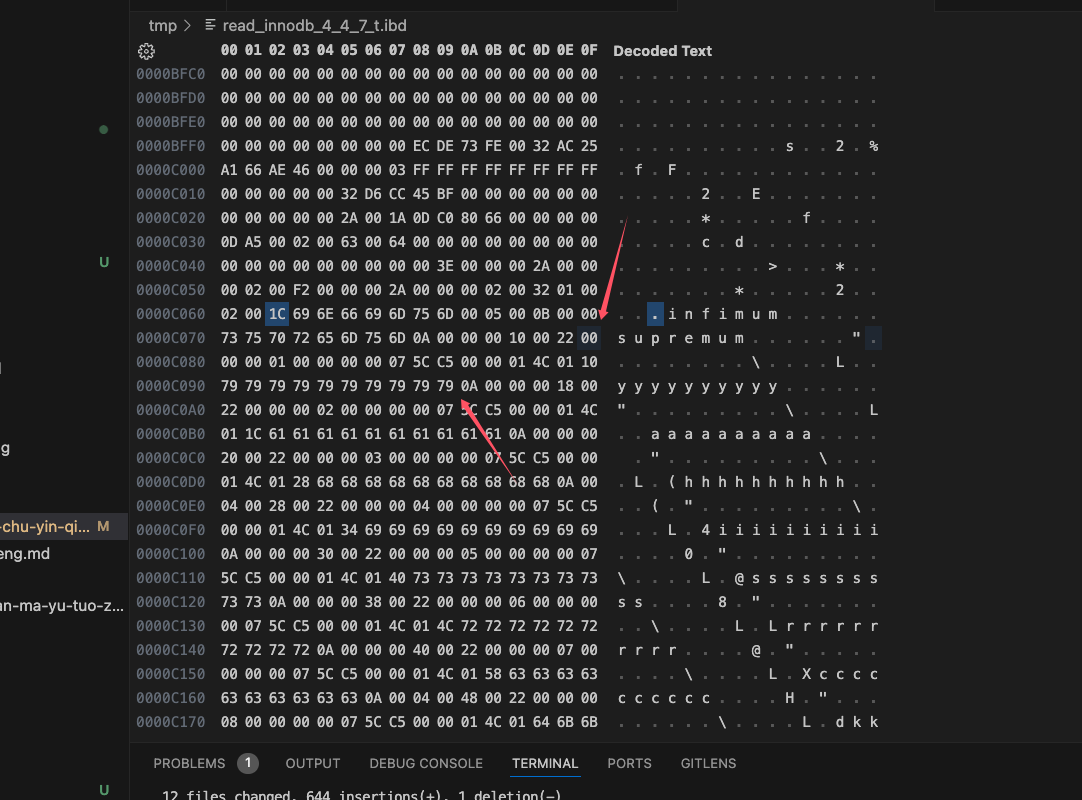

  • Infimum伪行记录
    • 01 00 02 00 1C recorder header, 00 01代表下一个记录的偏移量, 当前位置(0x063)+偏移量(0x001c)=0xc07f
    • 69 6E 66 69 6D 75 6D 00 只有一个列的伪行记录, 记录内网就是 Infimum, 多一个0x00字节
  • Supermum伪行记录
    • 05 00 0B 00 00
    • 73 75 70 72 65 6D 75 6D

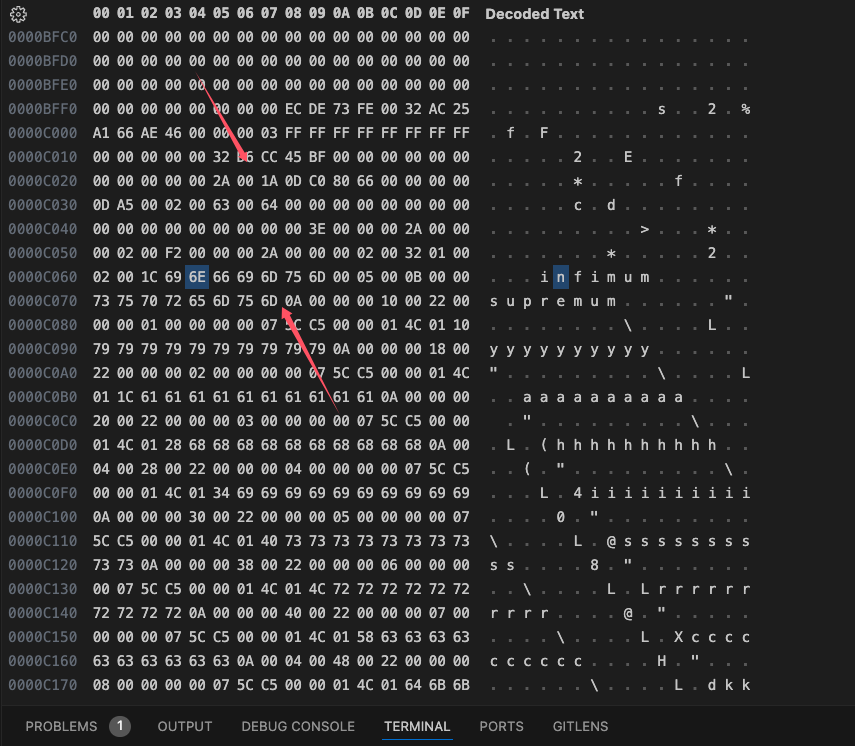

Infimum指引的下一个记录为, 0xc07f的数据为

alt text

  • 00 00 00 01: 主键
  • 00 00 00 00 07 5C: Transaction ID
  • C5 00 00 01 4C 01 10: Roll Pointer
  • 79 79 79 79 79 79 79 79 79 79: b列yyyyyyyy
mysql> mysql> select * from read_innodb_4_4_7_t limit 1;
+---+------------+
| a | b          |
+---+------------+
| 1 | yyyyyyyyyy |
+---+------------+

通过recorder header 最后两个字节就可以找到下一行的记录偏移量, 得到该页中所有的行记录 通过Page header里的PAGE_PREV和PAGE_NEXT就知道上一页和下一页, 找到Innodb存储所有行的记录

5. 索引算法

5.2 数据结构和算法

二叉查找树: 左子树的键值必须比根节点的键值小, 而右子树必须比根节点的键值大

平衡二叉树: 符合二叉查找树的定义, 并且任何节点的两科子树高度最大差为1

5.2 B+数

基本概念

概念 说明
最大度数 每个非叶子节点最多可以拥有的子节点数

5.3.1 B+树的插入操作

Leaf Page满 Index Page满 操作
No No 直接插入到叶子节点
Yes No 1. 拆分LeafPage
2. 将中间的节点放入到IndexPage中
3. 小于中间节点的放左边
4. 大于或等于中间节点的放右边
Yes Yes 1. 拆分LeafePage
2. 小于中间节点的放左边
3. 大于或等于中间节点的放右边
4. 拆分IndexPage
5. 小于中间节点的放左边
6. 大于或等于中间节点的放右边
7. 将中间的节点放入到上层IndexPage中

7. 事务

事务是数据库区别于文件系统的重要特性

Innodb的存储引擎的事务完全符合ACID特性

  1. 原子性
  2. 一致性
  3. 隔离性
  4. 持久性
© 404mzk all right reserved,powered by Gitbookhttp://read.404mzk.com 该文件修订时间: 2025-10-09 11:22:54

results matching ""

    No results matching ""
